Virtual System Create on Checkpoint VSX
Makalemin ilk bölümünde Checkpoint VSX ‘in tanımını yapmıştım ardından topolojimdeki ip adreslerini verip VSX Cluster kurulumunu gerçekleştirmiştim ,bu bölümde ise virtual system create edilmesi ip yapılandırılması ve HA testlerinin gerçekleştirilmesini anlatmaya çalışacağım
Örneğimiz:

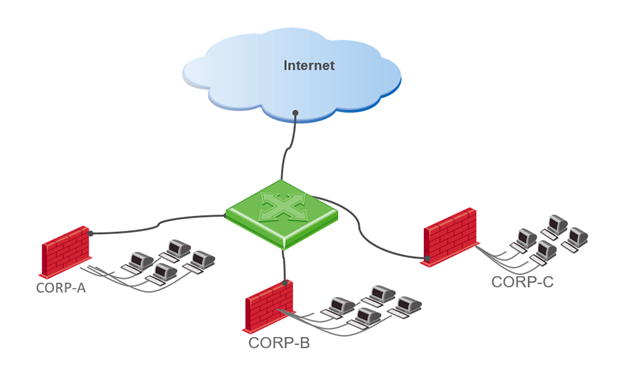

Aşağıdaki topolojide de göreceğiniz üzere datacenterımda firmalarıma ait sunucular(web,application vs) mevcut , bu serverların dış dünyaya erişimini VSX üzerinden eriştireceğim.

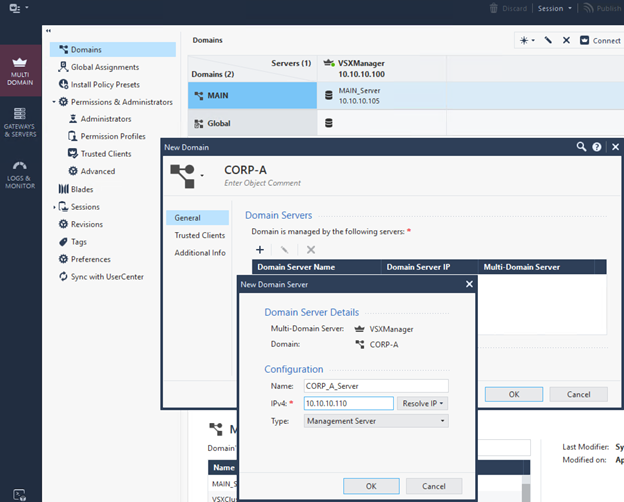

Multi-Domain Management Server ıma bağlanıyorum, New Domain deyip management için bir ip adresi veriyorum.

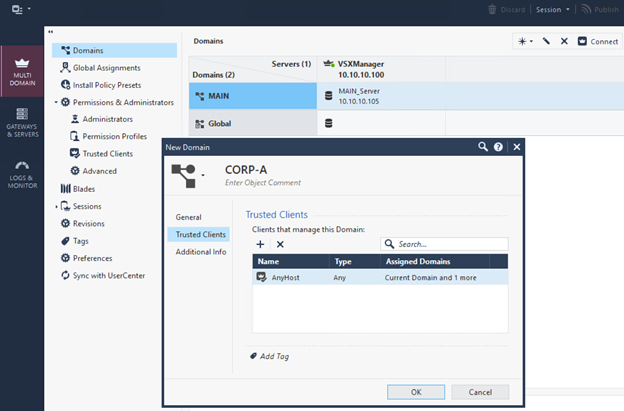

Trusted Client , yöntem için firewall a hangi ipler bağlanacaksa izin vereceğim kısım

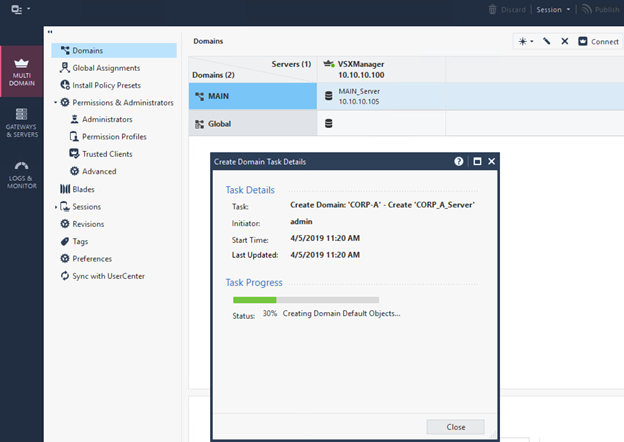

Ip bilgilerini girdikten sonra OK diyerek Virtual Domain in oluşmasını bekliyorum.

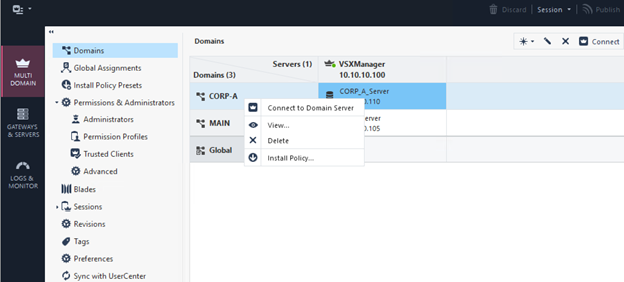

Domain oluşturuldu , “Connect to Domain Server “diyerek devam ediyorum.
Management operasyonunu sağladığım Domaini yarattım şimdi Gateway operasyonunu yapacağım

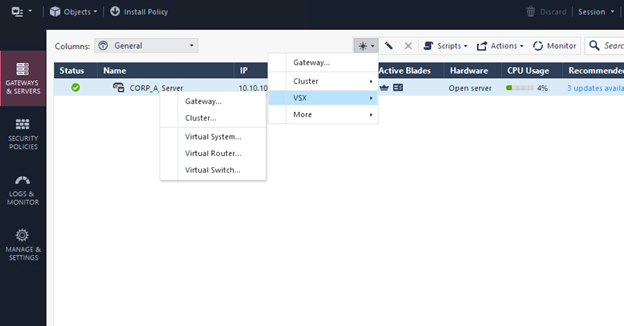

VSX > Virtual System

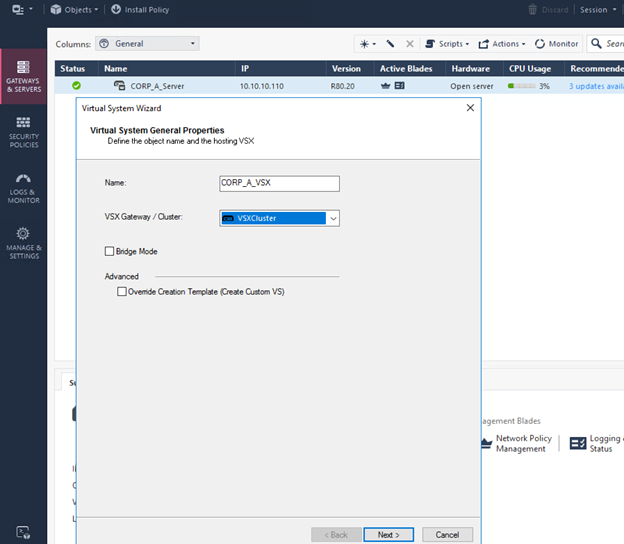

CORP-A-VSX ismini veriyorum ve hangi cluster da kurulacaksa onu seçiyorum

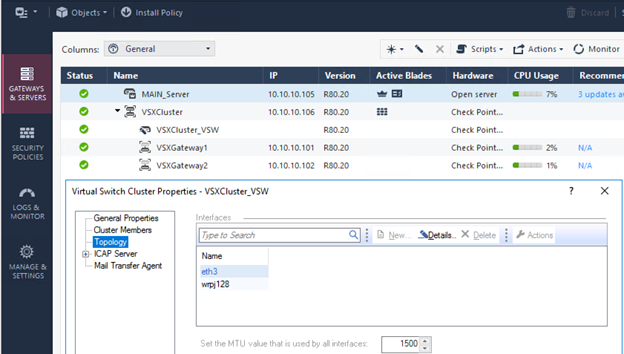

Cluster kurulumunda External interface için “share mode” seçmiştim , hatırlarsanız bu işlemden sonra da external için bir Vswitch oluşturmuştu ve eth3 bu bacağa bağlamıştı

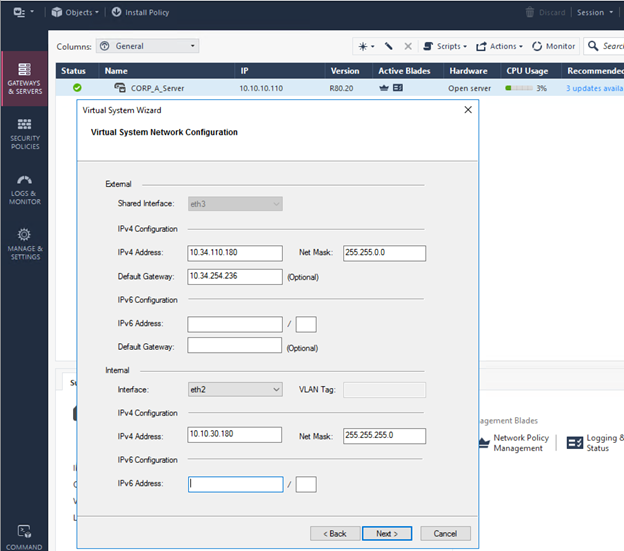

Eth3 External bacağım ve real ip adreslerimden bir aralık veriyorum
Internal için ise 10.10.30.180/24 tanımlıyorum.

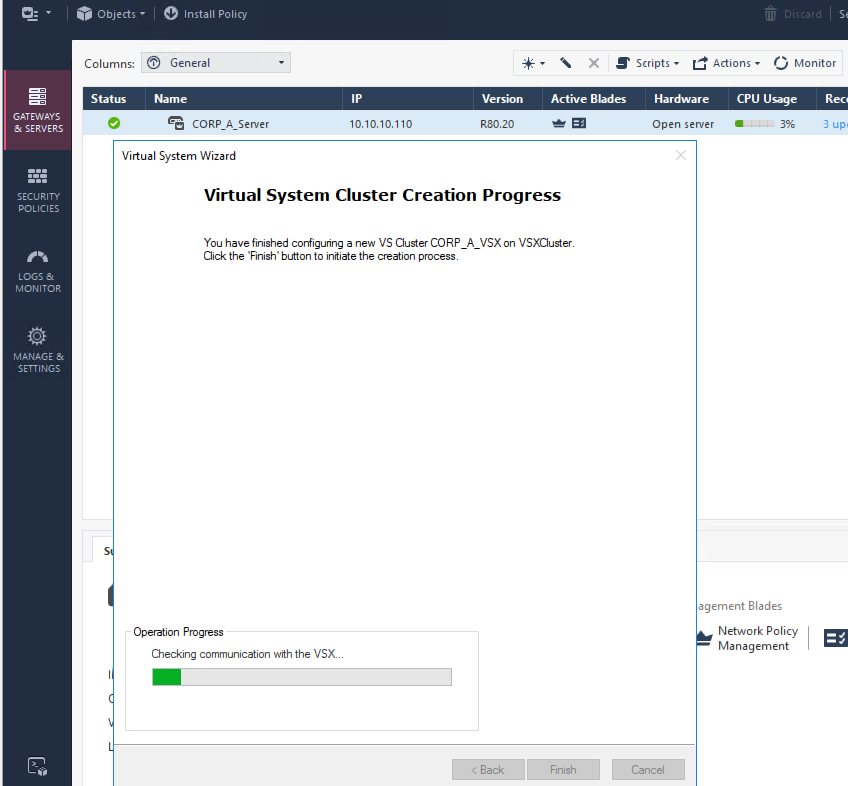

Virtual System create ediliyor ve arka tarafta neler yaptığı ile ilgili rapor veriyor
Corp-A-Server adında bir management server ve Corp-A-VSX adında birde gateway e sahibim artık
Yarattığım VSX i incelemeye başlıyorum

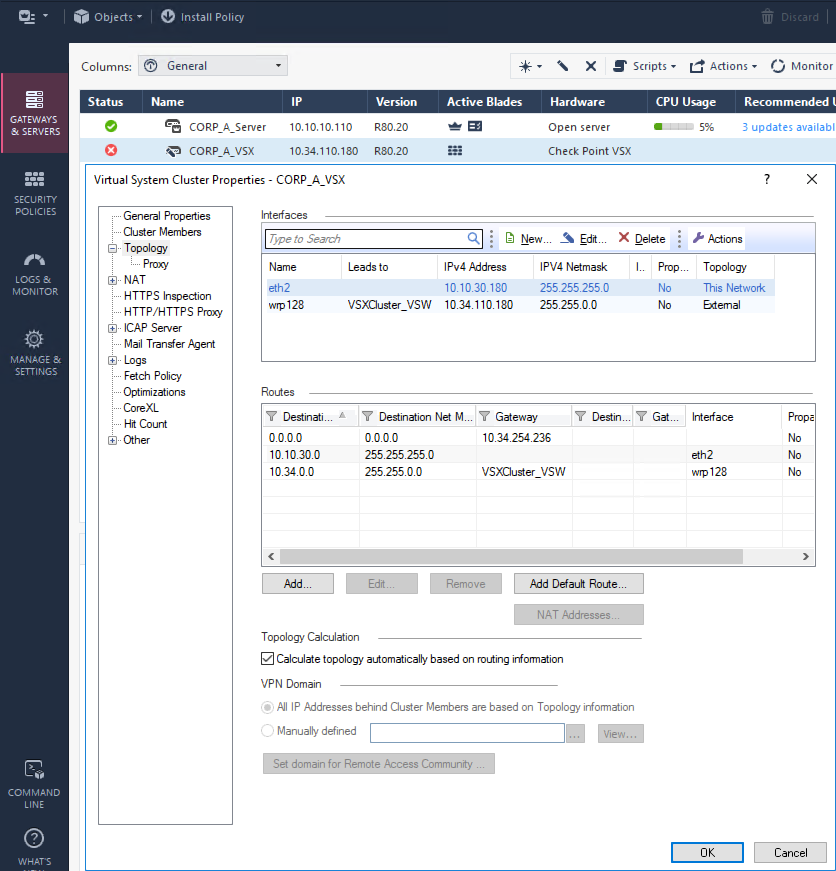

Topolology sekmesinde eth2 local network , wrp128 adında external bacaklara sahibim.
External bacağım yukarda bahsettiğim VSwitch e bağlı dikkat ederseniz

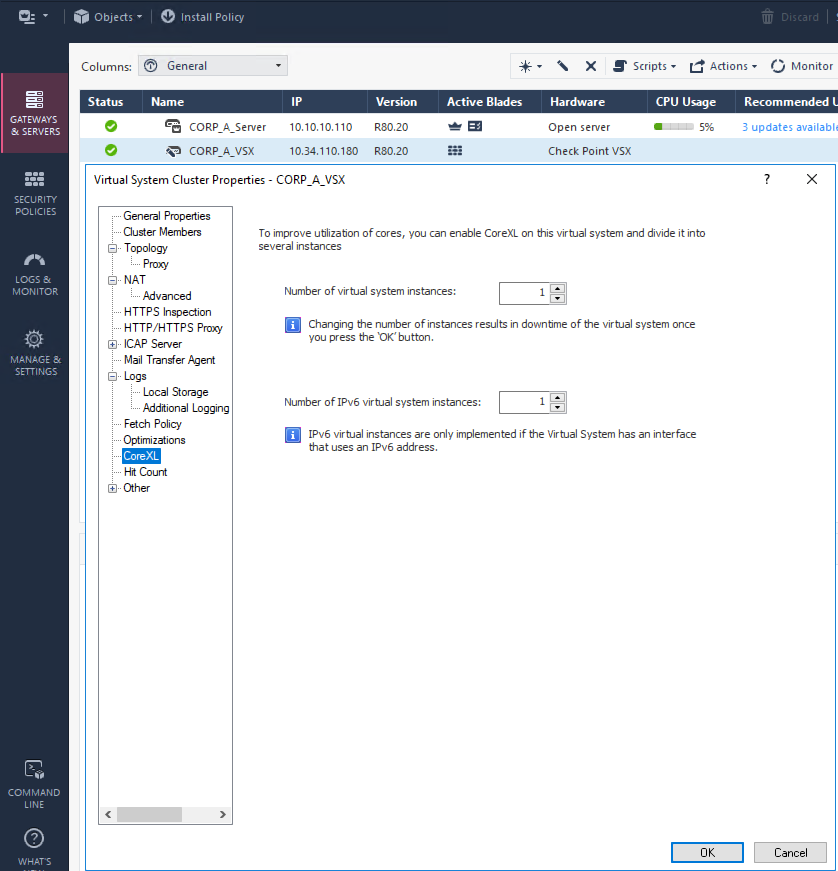

Diğer bir farklı ekran ,standart kurulumlarda ssh ile bağlandığımızda cpconfig komutu ile Core XL instance belirliyorduk ,VSX yapıda aşağıdaki ekrandan gerekli düzenlemeyi yapabiliriz.

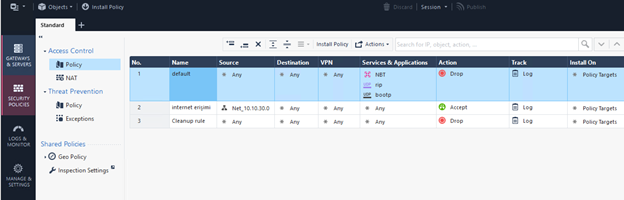

CORP-A firması için standart kurallarımı yazıyorum ve policy basıyorum

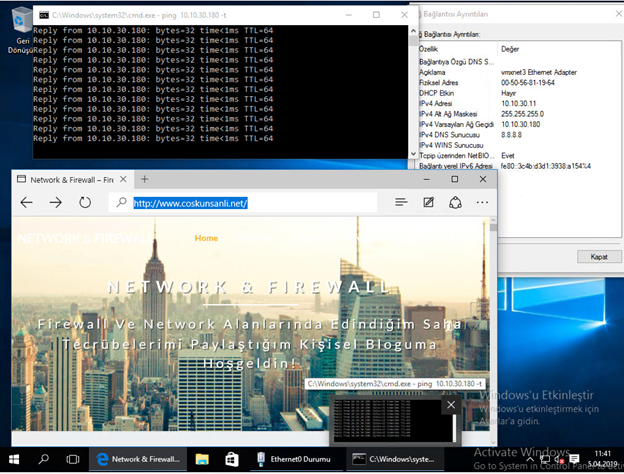

Serverlarımdan control ettiğimde internet erişimi geldiğini görmekteyim

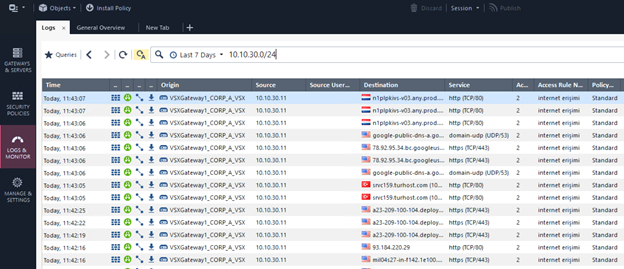

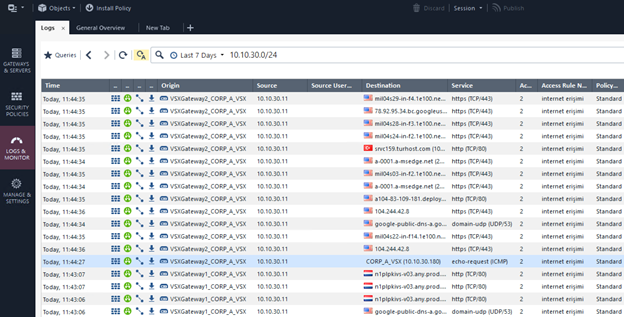

CORP-A için yarattığım sistemler VSXGateway1 üzerinden çalıştığını loglardan kontrol ediyorum.

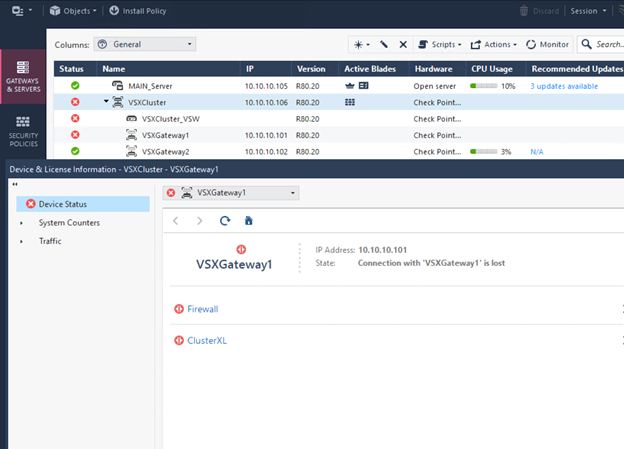

Cluster testim için VSXGateway1 down ediyorum.
Sistemin VSXGateway2 üzerinde artık

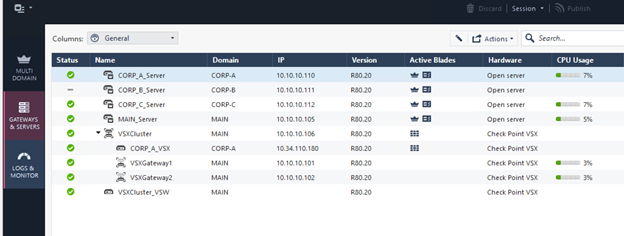

Main Domain altında çalışan tüm VSX sunucuları , management sunucuları görebilirsiniz.
